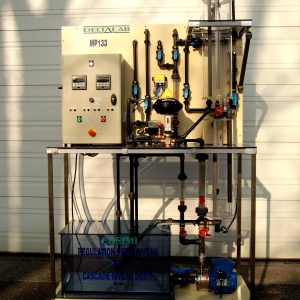

Banc de régulation de débit, niveau, et cascade niveau/débit

Il sera possible, par exemple, de réaliser :

• Une étude à une réponse statique (niveau ou débit).
• Une régulation simple niveau ou débit
• une régulation 1er ordre ou 2nd ordre sur le niveau
• Une régulation de niveau cascade sur le débit.
• Un effet retard

Le banc se compose de :

• Deux cuves
• Une cuve d'alimentation, se remplissant par l'eau du réseau au moyen d'un tuyau souple
• Un circuit annexe pour effet retard avec serpentin
• Un débitmètre à palette
• Un débitmètre à flotteur pour comparaison des mesures de débits sur l'alimentation
• Un débitmètre à flotteur pour la perturbation calibrée du débit
• Une vanne pneumatique.
• Un convertisseur IP
• Un régulateur détendeur
• Deux capteurs de pression mbar pour la mesure du niveau, située sous les 2 cuves en altuglas
• Deux vannes manuelles pointeau, réglage et repérage facile du nombre de tours.,
• Une pompe centrifuge inox,
• Un régulateur maître
• Un régulateur esclave
• Affichage de la mesure et de la consigne pour les deux régulateurs.
• L'armoire de commande en acier peint comporte :
• Le sectionneur cadenassable,
• Le voyant de mise sous tension,
• Le ré-armement,
• L'arrêt d'urgence,
• Les 2 régulateurs,
• Un commutateur 4 positions pour le choix de : la régulation niveau 1er ordre ; la régulation de niveau 2nd ordre ; la régulation débit ; la régulation cascade.
• Des bornes sécurisées double puits permettent de récupérer le 0-10 V des entrées et des sorties des régulateurs.
• La commande et la protection de la pompe.

Module d'acquisition composé :
- d'un convertisseur RS485/RS232
- d'un logiciel d'exploitation sous Windows permettant :
. La lecture des paramètres PID,
. Le tracé des courbes,
. La configuration du régulateur à distance
. L'archivage des valeurs.
